Imaginá tener un dispositivo que mide distancias de forma precisa y sencilla. Con este proyecto, vas a crear una cinta métrica digital que usa un sensor ultrasónico y un Arduino para medir la distancia y mostrarla tanto en el monitor serial como en una pantalla LCD.
Materiales Necesarios:
- Arduino UNO (u otro compatible)
- Sensor ultrasónico HC-SR04
- Cables de conexión
- Protoboard (opcional)
- Pantalla LCD (opcional, para mostrar la medida)
- Potenciómetro 10k(10k)

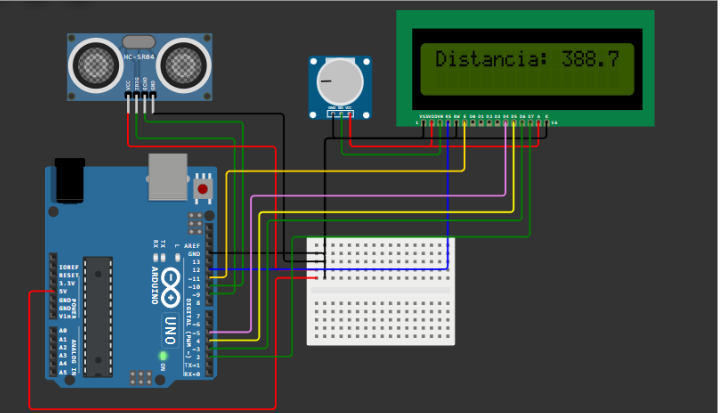

Paso 1: Conexión de Hardware
Sensor Ultrasónico HC-SR04
- VCC: Conectá al pin de 5V del Arduino.
- GND: Conectá al pin de GND del Arduino.
- Trig: Conectá a un pin digital, por ejemplo, el pin 9.
- Echo: Conectá a otro pin digital, por ejemplo, el pin 10.
Pantalla LCD (opcional)
Conectá según su configuración (usualmente se utilizan pines digitales y un potenciómetro para ajustar el contraste).
Paso 2: Código Arduino
Para este proyecto no vas a necesitar instalar librerías adicionales, ya que el código usa funciones básicas de Arduino.
#include <LiquidCrystal.h> // Librería para la pantalla LCD
#define TRIG_PIN 9
#define ECHO_PIN 10
// Configuración de la pantalla LCD
LiquidCrystal lcd(12, 11, 5, 4, 3, 2); // Configura según tus conexiones
void setup() {
Serial.begin(9600); // Inicia la comunicación serial
pinMode(TRIG_PIN, OUTPUT); // Configura el pin TRIG como salida
pinMode(ECHO_PIN, INPUT); // Configura el pin ECHO como entrada
lcd.begin(16, 2); // Inicia la pantalla LCD con 16 columnas y 2 filas
}
void loop() {
// Enviar un pulso de 10 microsegundos al pin TRIG
digitalWrite(TRIG_PIN, LOW);
delayMicroseconds(2);
digitalWrite(TRIG_PIN, HIGH);
delayMicroseconds(10);
digitalWrite(TRIG_PIN, LOW);
// Leer el tiempo del pulso en el pin ECHO
long duration = pulseIn(ECHO_PIN, HIGH);
// Calcular la distancia en centímetros
float distance = duration * 0.034 / 2; // Velocidad del sonido ~343 m/s
// Mostrar la distancia en la pantalla LCD
lcd.clear();
lcd.setCursor(0, 0);
lcd.print(“Distancia: “);
lcd.print(distance);
lcd.print(” cm”);
delay(1000); // Espera un segundo antes de la próxima medición
}
delay(1000); // Espera un segundo antes de la próxima medición
}
En caso de no contar con la pantalla LCD, puede utilizar el siguiente código y la información se imprimirá en el “Serial Monitor”
#define TRIG_PIN 9
#define ECHO_PIN 10
void setup() {
Serial.begin(9600); // Inicia la comunicación serial
pinMode(TRIG_PIN, OUTPUT); // Configura el pin TRIG como salida
pinMode(ECHO_PIN, INPUT); // Configura el pin ECHO como entrada
}
void loop() {
// Enviar un pulso de 10 microsegundos al pin TRIG
digitalWrite(TRIG_PIN, LOW);
delayMicroseconds(2);
digitalWrite(TRIG_PIN, HIGH);
delayMicroseconds(10);
digitalWrite(TRIG_PIN, LOW);
// Leer el tiempo del pulso en el pin ECHO
long duration = pulseIn(ECHO_PIN, HIGH);
// Calcular la distancia en centímetros
float distance = duration * 0.034 / 2; // Velocidad del sonido ~343 m/s
// Mostrar la distancia en el monitor serial
Serial.print(“Distancia: “);
Serial.print(distance);
Serial.println(” cm”);
delay(1000); // Espera un segundo antes de la próxima medición
}
Paso 3: Explicación del Código
- Constantes y Variables: Se definen los pines para el sensor y se establecen variables necesarias para la medición.
- Función Setup: Se configura el pin TRIG como salida y el pin ECHO como entrada, además de iniciar la comunicación serial.
- Función Loop: Se envía un pulso al sensor, se mide el tiempo que tarda el eco en regresar y se calcula la distancia. El valor se muestra en el monitor serial o en la pantalla LCD, dependiendo el código que prefiera.
Paso 4: Subir el Código al Arduino
Conectá tu Arduino a la computadora, seleccioná el puerto correspondiente en el IDE de Arduino y cargá el código. Con el código cargado, deberías ver la distancia medida en centímetros en el monitor serial.
Ajustes:
- Podés ajustar el tiempo de espera entre mediciones según tus necesidades.
- Experimentá con diferentes distancias y objetos para observar cómo se comporta el sensor.
¿Qué Podrás Hacer?
- Medir distancias de forma precisa.
- Visualizar la distancia medida en tiempo real en una pantalla LCD.
Ejemplos de Aplicación:
- Medición de distancias en proyectos de bricolaje.
- Cintas métricas digitales para uso en el hogar o en la industria.
Un plus: Cinta Métrica Digital Portátil
Imaginá tener un dispositivo que mide distancias de forma precisa y fácil, ¡y que podés llevar a cualquier lugar! Con este proyecto, vas a crear una cinta métrica digital portátil usando un sensor ultrasónico, un Arduino y una batería.
Materiales Necesarios:
- Arduino UNO (u otro compatible, como Arduino Nano para mayor portabilidad)
- Sensor ultrasónico HC-SR04
- Cables de conexión
- Protoboard (opcional)
- Pantalla LCD (opcional, para mostrar la medida)
- Batería de 9V (o batería recargable de LiPo, con adaptador)
- Conector de batería (para la batería de 9V)
- Regulador de voltaje (si usás una batería de mayor voltaje, como una LiPo)
Paso 1: Conexión de Hardware
Sensor Ultrasónico HC-SR04
- VCC: Conectá al pin de 5V del Arduino.
- GND: Conectá al pin de GND del Arduino.
- Trig: Conectá a un pin digital, por ejemplo, el pin 9.
- Echo: Conectá a otro pin digital, por ejemplo, el pin 10.
Pantalla LCD
Conectá según la configuración indicada anteriormente.
Batería
- Batería de 9V: Conectá el conector de batería al terminal de la batería y conectá el positivo al pin VIN del Arduino y el negativo a GND.
- Batería de LiPo: Conectá el regulador de voltaje si es necesario y conectá el positivo al pin VIN y el negativo a GND.
