Aplicaciones:
- Personalizar felicitaciones navideñas.
- Regalo original y único.
- Decoración interactiva.
A continuación, se detalla el código fuente y su funcionamiento.
Código Fuente
#include<LiquidCrystal.h>
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
int buzzerPin = 8;
int tempo = 200;
char notes[] = “eeeeeeegcde fffffeeeeddedg”;
int duration[] = {1, 1, 2, 1, 1, 2, 1, 1, 1, 1, 2, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 2, 2};
void playTheTone(char note, int duration) {
char notesName[] = { ‘c’, ‘d’, ‘e’, ‘f’, ‘g’ };
int tones[] = { 261, 293, 329, 349, 392 };
for (int i = 0; i <= sizeof(tones); i++) {
if (note == notesName[i]) {
tone(buzzerPin, tones[i], duration);
}
}
}
void setup()
{
lcd.begin(16, 2);
pinMode(buzzerPin, OUTPUT);
}
void loop()
{
lcd.setCursor(0,0);
lcd.print(“TP3D te desea “);
lcd.setCursor(2,1);
lcd.print(“Feliz navidad”);
for (int i = 0; i <= sizeof(notes)-1; i++) {
if (notes[i] == ‘ ‘) {
delay(duration[i] * tempo);
} else {
playTheTone(notes[i], duration[i] * tempo);
}
delay((tempo*2)*duration[i]);
}
}
Descripción del Funcionamiento
1.Pantalla LCD:
- Se usa una pantalla LCD 16×2 conectada a la placa Arduino para mostrar mensajes personalizados.
- El mensaje que aparece es: “TP3D te desea Feliz Navidad”.
2.Música Navideña:
- Un buzzer conectado al pin 8 del Arduino reproduce una melodía navideña usando tonos musicales definidos en el código.
- Las notas y las duraciones están configuradas para crear una secuencia armónica.
3.Código Modular:
- La función
playTheTonese encarga de mapear cada nota musical con su frecuencia correspondiente. - El bucle principal muestra el mensaje en el LCD mientras suena la melodía.

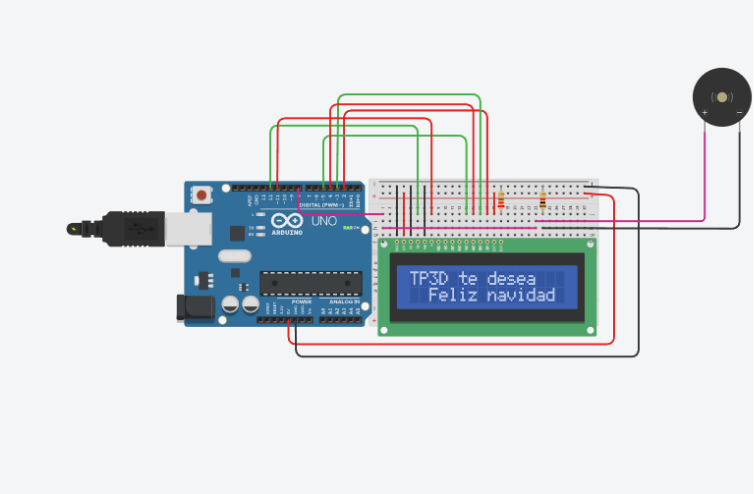

Diagrama de Conexión
Componentes Necesarios:
- Placa Arduino (UNO o compatible).
- Pantalla LCD 16×2.
- Buzzer.
- Resistencias y cables de conexión.
Esquema:
- Conexión de la pantalla LCD:
- RS al pin 12 de Arduino.
- EN al pin 11.
- D4 al pin 5.
- D5 al pin 4.
- D6 al pin 3.
- D7 al pin 2.
- Conexión del buzzer:
- Polo positivo al pin 8 de Arduino.
- Polo negativo a GND.
Conclusión
Este proyecto combina elementos de programación y electrónica para crear una tarjeta navideña interactiva. Es ideal para aprender sobre el uso de periféricos en Arduino mientras se disfruta de la época festiva.
